حل اللحام البقعي الأوتوماتيكي لشفاط المطبخ

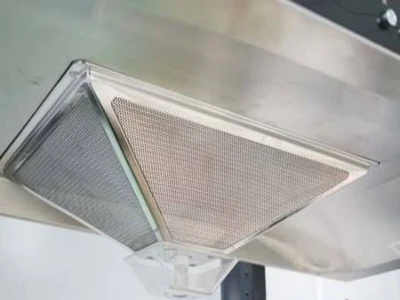

قامت شركة Haifei بتطوير حل اللحام الموضعي التلقائي هذا لربط الأجزاء المعدنية-المستخدمة في شفاطات المطبخ، والمعروفة أيضًا باسم شفاطات الطباخ أو شفاطات عادم المطبخ.

تم تصميم النظام لألواح الهيكل وأغطية تجميع الدخان والإطارات وأقواس التثبيت وأضلاع التسليح. تساعد طاقة اللحام التي يتم التحكم فيها وتركيبات تحديد المواقع المخصصة والتشغيل القابل للبرمجة على تقليل اللحامات المفقودة ومواضع اللحام غير المتساوية والتناثر المفرط وتشوه الصفائح الرقيقة.

يتم تحديد التكوين النهائي للماكينة من خلال رسومات المكونات الخاصة بالعميل والمواد والسمك وتخطيط اللحام والقدرة الإنتاجية المطلوبة.

إن حل اللحام البقعي الأوتوماتيكي لشفاط المطبخ هو نظام لحام مقاوم مخصص يستخدم لربط الألواح المعدنية-والإطارات والأقواس وأجزاء التقوية لشفاط المطبخ.

على عكس ماكينة اللحام النقطي القياسية التي يتم تشغيلها يدويًا، يجمع الحل بين مصدر طاقة اللحام والأقطاب الكهربائية وتركيبات تحديد موضع المكونات وتسلسل اللحام والتحكم في العملية حول هيكل غطاء المحرك الفعلي.

إنها مناسبة عندما يحتاج المصنعون إلى مواضع لحام قابلة للتكرار، ومدخلات حرارية يمكن التحكم فيها، وإنتاج دفعات أكثر اتساقًا.

يقوم العميل في هذا المشروع بتصنيع قطع الصفائح المعدنية-لأجهزة المطبخ والأجهزة المنزلية. وتشمل منتجاتها أغطية شفاط المطبخ، ولوحات جمع الدخان، والدعم الداخلي، ومكونات التعزيز للعديد من نماذج شفاط المطبخ.

اعتمدت عملية الإنتاج الأصلية بشكل كبير على تحديد المواقع يدويًا ومعدات اللحام التقليدية. نظرًا لأن الألواح كانت رفيعة نسبيًا ولها أسطح مرئية كبيرة، فإن التغييرات في موضعها أو طاقة اللحام أو ملامسة القطب الكهربائي يمكن أن تؤثر على دقة التجميع وجودة السطح.

لذلك يحتاج العميل إلى نظام لحام أوتوماتيكي يمكنه تحسين اتساق اللحام مع تقليل التشوه واختلافات التشغيل اليدوي.

بناءً على هيكل المكونات ومشاكل الإنتاج الحالية، يحتاج المشروع إلى تلبية المتطلبات التالية:

تم استخدام هذه المتطلبات كأساس لاختبار العمليات وتطوير المعدات.

اختبار عملية اللحام

نفذت شركة Haifei تجارب اللحام باستخدام مواد تمثيلية لشفاط المطبخ وهياكل المكونات.

يعتبر الاختبار:

• المواد ورقة وسمك
• عدد وموقع اللحامات
• التداخل المشترك
• حالة السطح
• الوصول إلى القطب
• شكل القطب
• تيار اللحام
• وقت اللحام
• قوة القطب
• تشوه اللوحة بعد اللحام

كان الغرض من الاختبار هو إنشاء نافذة عملية قابلة للاستخدام قبل الانتهاء من تصميم الماكينة والتركيبات.

لحام البقعة المقاومة التي تسيطر عليها

يستخدم الحل لحام البقعة بالمقاومة لتركيز الحرارة عند كل مفصل مطلوب بدلاً من تسخين مساحة كبيرة من اللوحة.

يتم التحكم في تيار اللحام والوقت وقوة القطب وفقًا لمجموعة الصفائح المعدنية-. يساعد إخراج المعلمة الثابتة على تقليل الوصلات غير المكتملة والتناثر المفرط وإدخال الحرارة غير الضروري.

لم يتم إصلاح إعدادات العملية الدقيقة لكل شفاط. ويجب تأكيدها باستخدام المواد الفعلية للعميل والهيكل المشترك.

تركيبات تحديد المواقع المخصصة

يمكن أن تتحرك لوحة غطاء المحرك أو تنثني إذا لم تكن مدعومة بشكل صحيح. لذلك صممت شركة HAIFEI مكونًا-مثبتًا محددًا حول شكل قطعة العمل وتخطيط اللحام.

يتم استخدام لاعبا اساسيا ل:

• إنشاء مرجع تحميل قابل للتكرار
• أمسك الأجزاء المتداخلة على اتصال
• يدعم الأسطح المعدنية-الكبيرة
• تقليل الحركة أثناء الضغط الكهربائي
• الحفاظ على الوصول إلى كل موقف اللحام
• تحسين الاتساق بين دفعات الإنتاج

بالنسبة لنماذج المنتجات المتعددة، يمكن تقييم أجزاء تحديد الموقع القابلة للتبديل أو تركيبات التغيير السريع- المنفصلة.

تسلسل اللحام التلقائي

بعد تحميل المكون ووضعه في مكانه، يقوم النظام بتنفيذ تسلسل اللحام المحدد وفقًا للبرنامج المخزن.

يعتبر تسلسل اللحام الذي يتم التحكم فيه مهمًا بالنسبة لأجزاء الصفائح الرقيقة-الكبيرة نظرًا لأن تركيز عدد كبير جدًا من اللحامات في منطقة واحدة يمكن أن يؤدي إلى زيادة التشوه المتراكم. وبالتالي يمكن ترتيب التسلسل وفقًا لهيكل اللوحة وتوزيع اللحام.

تخزين المعلمات والتحكم في العمليات

يمكن تخزين برامج اللحام المتوافقة في نظام التحكم. عندما يتغير نموذج الإنتاج، يقوم المشغل باختيار البرنامج المقابل وتثبيت التركيبات المطلوبة.

اعتمادًا على المشروع، يمكن أن تتضمن المعلومات المسجلة برنامج اللحام وعدد اللحامات وإنذارات العملية. وينبغي تحديد وظائف التتبع الإضافية أثناء المراجعة الفنية.

يحدد الجدول التطبيقات النموذجية، وليس مواصفات الجهاز الثابتة. تعتمد الجدوى الفعلية على رسم المكونات والوصول إلى القطب الكهربائي المتاح.

هل يمكن للنظام لحام ألواح شفاط المطبخ المطلية أو المطلية؟

تعتمد قابلية اللحام على مادة الطلاء وسمك الطلاء وحالة منطقة اللحام.

يمكن أن تتداخل الطلاءات العازلة مع الاتصال الكهربائي وتنتج توليد حرارة غير مستقر. قد يؤدي اللحام بعد الطلاء النهائي أيضًا إلى إتلاف السطح المرئي.

بالنسبة للعديد من المكونات، يوفر اللحام قبل عملية الطلاء أو الطلاء النهائية نتائج أكثر استقرارًا. إذا كان يجب على العميل لحام جزء مطلي، فيجب اختبار الطلاء وموقع اللحام المقترح قبل اختيار المعدات.
