اللحام البقعي MFDC في دليل تصنيع السيارات

في صناعة السيارات الحديثة، لم يعد اللحام عملية ربط معدنية بسيطة. وبدلاً من ذلك، تطورت لتصبح عملية -دقيقة يتم التحكم فيها وتتطلب إدارة منسقةالتيار والقوة والوقتفي غضون ميلي ثانية. مع استمرار تصميمات المركبات في إعطاء الأولوية للهياكل خفيفة الوزن، والكهرباء، ومعايير السلامة الأعلى، فإن تقنيات اللحام التقليدية تصل تدريجياً إلى حدودها من حيث الاتساق والأداء. لذلك أصبح اللحام النقطي بالتيار المباشر المتوسط ​​(MFDC) الحل المفضل في العديد من بيئات إنتاج السيارات.

بالمقارنة مع أنظمة اللحام بالتيار المتردد التقليدية، تعمل آلات اللحام النقطية MFDC عادةً بتردد عاكس يبلغ تقريبًا1000 هرتزمما يتيح استجابة أسرع لتغيرات المواد وتوصيل تيار أكثر استقرارًا خلال دورات لحام أقصر. لا تعمل هذه الخصائص على تحسين اتساق جودة اللحام فحسب، بل تساهم أيضًا بشكل مباشر في تحسين السيارة بشكل عامأداء NVH (الضوضاء والاهتزاز والخشونة)فضلا عن القدرة على التصادم.

تتناول هذه المقالة ثلاثة تطبيقات مهمة لتصنيع السيارات-الجسم-في-هياكل بيضاء، وأنظمة بطاريات، ومكونات سلامة الهيكل-ويشرح كيف تعالج تقنية اللحام النقطي MFDC التحديات العملية المرتبطة بكل منها. كما يوفر أيضًا إرشادات مفيدة لاختيار المعدات لدعم المهندسين وفرق المشتريات في اتخاذ قرارات استثمارية مستنيرة.

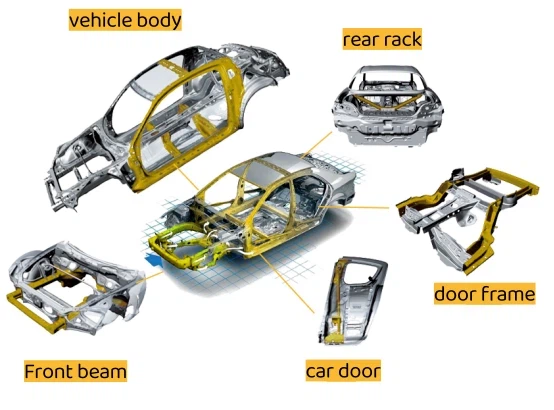

يشكل الهيكل-الهيكل-الأبيض (BIW) الإطار الأساسي للمركبة، وتؤثر جودة وصلات اللحام بشكل مباشر على الصلابة الهيكلية، والمتانة-على المدى الطويل، وأداء التصادم. في السنوات الأخيرة، اعتمدت شركات تصنيع السيارات بشكل متزايداضغط على -الفولاذ المقسى (PHS)وتجميعات متعددة-من الطبقات لتحقيق بنية خفيفة الوزن وقوة عالية. في حين أن هذه المواد تقدم فوائد كبيرة في الأداء، إلا أنها تفرض أيضًا متطلبات أكبر على معدات اللحام.

التحديات الفنية الشائعة في-لحام الفولاذ عالي القوة

ليس من الصعب لحام الفولاذ عالي القوة-بطبيعته، ولكنه يتطلب تحكمًا مستقرًا للغاية في العملية. إذا لم تتمكن معدات اللحام من الاستجابة بسرعة للتغيرات في المقاومة الكهربائية، فغالبًا ما يصبح من الصعب الحفاظ على تماسك اللحام.

أحد التحديات الأكثر شيوعًا ينشأ منآل-المواد المطلية بالسيليكون. معظم أنواع الفولاذ المقوى بضغط 1500 ميجا باسكال-مغطاة بطبقة من الألومنيوم-من السيليكون، والتي تظهر مقاومة تلامس غير مستقرة أثناء مرحلة اللحام الأولية. بدون تنظيم تيار مستقر، يمكن أن تؤدي هذه الحالة إلى تناثر مفرط، وتكوين كتلة صلبة غير متناسقة، وتآكل سريع للقطب الكهربائي. لا تؤثر هذه المشكلات على جودة اللحام فحسب، بل تزيد أيضًا من متطلبات الصيانة ووقت توقف الإنتاج.

تحدث مشكلة متكررة أخرى فيتجميعات أوراق متعددة-من الطبقات، وخاصة في المناطق الهيكلية مثل-أعمدة B والأجزاء الطولية. يتم استخدام تكوينات مثل "ورقتين رفيعتين وورقة سميكة واحدة" أو "ثلاث أوراق متساوية السماكة" بشكل شائع. في هذه الترتيبات، يميل التيار الكهربائي إلى اتباع المسار الأقل مقاومة، مما قد يمنع توليد حرارة كافية في الطبقات المتوسطة الأكثر سمكًا. ونتيجة لذلك، قد يحدث اندماج غير كامل أو عدم كفاية اختراق الكتلة.

على الرغم من أن اللحامات الفردية قد تبدو مقبولة في البداية، إلا أن مثل هذه التناقضات الخفية يمكن أن تضعف الأداء الهيكلي في ظل ظروف تحميل الأعطال.

حلول MFDC الرئيسية لتطبيقات BIW

ولمواجهة هذه التحديات، تستخدم أنظمة اللحام MFDC استراتيجيات تحكم أكثر دقة، معالتحكم في ردود الفعل السريعةكونها واحدة من القدرات الأكثر أهمية.

عادةً ما تقوم وحدات تحكم MFDC الحديثة بأخذ عينات من الملاحظات الحالية على فترات زمنية بالمللي ثانية. عند اكتشاف تغيرات مفاجئة في المقاومة، يقوم النظام بضبط معلمات الإخراج على الفور تقريبًا، مع الحفاظ على دخل الحرارة المستقر طوال دورة اللحام. تعتبر هذه القدرة مهمة بشكل خاص عند العمل مع المواد المطلية، حيث أن مرحلة انهيار الطلاء غالبًا ما تكون المرحلة الأكثر عدم استقرارًا في العملية.

بالإضافة إلى التحكم في الوقت الفعلي-ملفات تعريف اللحام النبضي المتعددة-.تستخدم على نطاق واسع في إنتاج BIW لتحسين استقرار العملية وتقليل تركيزات الإجهاد الداخلي.

يتضمن تسلسل اللحام النموذجي متعدد المراحل-ما يلي:

في التطبيقات العملية، يقلل هذا النهج بشكل كبير من التناثر ويطيل عمر خدمة القطب الكهربائي، وهو ما يتم تحقيقه في كثير من الأحيانعمر أطول للقطب الكهربائي بثلاث إلى خمس مراتمقارنة بأنظمة اللحام التقليدية بالتيار المتردد.

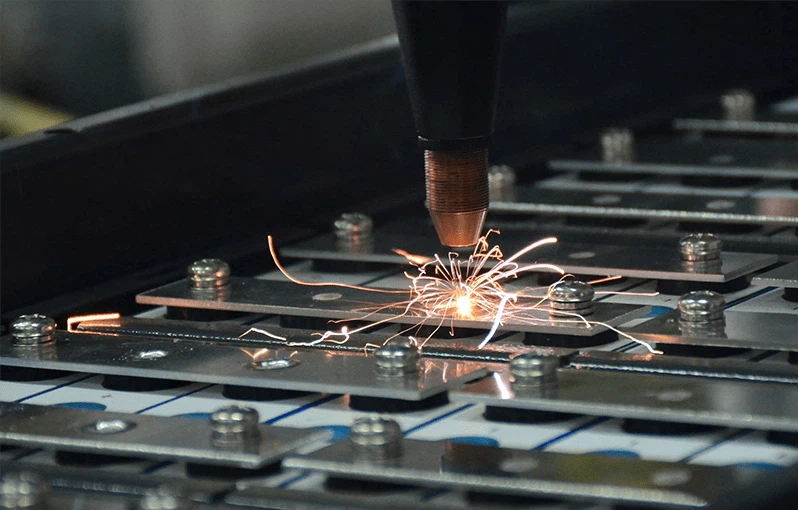

مع النمو السريع للسيارات الكهربائية، أصبحت أنظمة البطاريات واحدة من أهم التجميعات في تصميم السيارات الحديثة. تتطلب المكونات مثل أدراج البطاريات وإطارات الدعم والموصلات الموصلة لحامات موثوقة للغاية لضمان السلامة الهيكلية والأداء الكهربائي على المدى الطويل-.

في هذا المجال، يوفر اللحام النقطي MFDC تحسينات في الكفاءة ومزايا موثوقية كبيرة.

لماذا يعتبر لحام الألمنيوم أكثر تطلبًا؟

تستخدم سبائك الألومنيوم على نطاق واسع في هياكل بطاريات السيارات الكهربائية، ولكن خصائص اللحام الخاصة بها تختلف بشكل كبير عن تلك الخاصة بالفولاذ.

أحد العوامل الرئيسية هو التوصيل الحراري. يوصل الألومنيوم الحرارة أسرع بثلاث مرات تقريبًا من الفولاذ، مما يعني أن الحرارة تتبدد بسرعة في المواد المحيطة. إذا لم يتم تسليم مدخلات الطاقة بسرعة كافية، يصبح من الصعب توليد كتلة لحام مستقرة. بالإضافة إلى ذلك، يتم تغطية أسطح الألومنيوم عادة بطبقة أكسيد كثيفة، والتي تكون درجة حرارة انصهارها أعلى بكثير من درجة حرارة المعدن الأساسي. ما لم يتم تعطيل طبقة الأكسيد هذه بشكل فعال، يمكن أن تتعرض سلامة اللحام للخطر.

لهذه الأسباب، لحام الألومنيوم يتطلب كليهماالقدرة الحالية العاليةوالتحكم الدقيق في القوة.

قيمة خرج التيار العالي في دورات اللحام القصيرة

واحدة من أهم مزايا اللحام MFDC في تطبيقات الألومنيوم هي قدرتها على توفير مستويات تيار مستقرة وعالية خلال فترات لحام قصيرة للغاية. يسمح ذلك بتركيز الحرارة على واجهة اللحام بدلاً من تبديدها في جميع أنحاء المادة المحيطة.

في ظل ظروف الإنتاج النموذجية، غالبًا ما يتم إكمال دورات لحام الألومنيوم داخلهاأقل من 100 مللي ثانيةمع وصول المستويات الحالية30 كيلو أمبير إلى 50 كيلو أمبير. يدعم توصيل الطاقة السريع هذا التكوين المتسق للكتلة الصلبة مع تقليل نمو المنطقة المتأثرة بالحرارة- وتقليل خطر تشويه الأجزاء.

بالنسبة للهياكل الكبيرة مثل صواني البطاريات، غالبًا ما تُترجم هذه الإمكانيات مباشرةً إلى تحسين إنتاجية الإنتاج وتقليل معدلات الخردة.

التحكم في العمليات في لحام المعادن المتباينة

في وحدات البطارية، من الشائع ضم مواد مثل الألومنيوم-إلى-النحاس أو الألومنيوم-إلى-الفولاذ. تتطلب هذه المجموعات المعدنية المتباينة تحكمًا دقيقًا لمنع تكوين كميات زائدةطبقات المركبات المعدنية (IMC).والتي يمكن أن تضعف الخواص الميكانيكية للحام.

من خلال ضبط قطبية التيار وتوزيع الحرارة، تتيح أنظمة MFDC تحكمًا أكثر دقة في نمو المعادن، مما يساعد في الحفاظ على قوة المفاصل والموثوقية-على المدى الطويل.

غالبًا ما تظهر بيانات الإنتاج من عمليات اللحام المُحسّنة تباينًا ملحوظًا في قوة اللحام، مما يساهم في تحسين اتساق المنتج بشكل عام.

وكما هو الحال في هياكل BIW، يجب أن تفي مكونات الهيكل بمعايير الأداء الصارمة. تتعرض هذه الأجزاء في كثير من الأحيان لظروف تحميل ديناميكية، وتعد سلامة اللحام أمرًا ضروريًا للحفاظ على سلامة السيارة.

تتضمن الأمثلة النموذجية الإطارات الفرعية، وأذرع التحكم، ونقاط تثبيت أحزمة الأمان، والتي يتم تصنيفها جميعًا على أنها مكونات مهمة للسلامة-.

توصيل طاقة مستقر في لحام المواد السميكة

غالبًا ما تستخدم مكونات الهيكل صفائح فولاذية تتراوح سماكتها من3 ملم إلى 6 ملم. في بيئات الإنتاج الحقيقية، قد تحتوي الأسطح على طبقات طلاء أو أكسدة بسيطة أو فجوات في التجميع، وكلها يمكن أن تؤثر على مقاومة التلامس.

إذا لم تتمكن أنظمة اللحام من تعويض هذه الاختلافات، فقد تحدث عيوب مثل عدم كفاية الاختراق أو اللحام البارد. ولمواجهة هذا التحدي، غالبًا ما تتضمن المعدات المتقدمةأوضاع التحكم المستمر في الطاقة، والتي تقوم تلقائيًا بضبط خرج الجهد للحفاظ على دخل الحرارة المستقر.

ويضمن هذا النهج جودة لحام متسقة حتى عندما تتقلب ظروف قطعة العمل، مما يقلل بشكل كبير من تقلب العملية.

الأهمية المتزايدة لإدارة بيانات اللحام

في إنتاج السيارات الحديثة، يجب ألا تكون جودة اللحام متسقة فحسب، بل يجب أيضًا أن تكون قابلة للتتبع بالكامل. على نحو متزايد، يتم دمج أنظمة اللحام في بيئات التصنيع الرقمية التي تسجل بيانات العملية التفصيلية لكل عملية لحام.

تشمل المعلمات المسجلة النموذجية ما يلي:

وبمرور الوقت، تمكّن هذه البيانات الشركات المصنعة من تحديد الاتجاهات، واكتشاف الأعطال المحتملة مبكرًا، وجدولة الصيانة بشكل استباقي، مما يؤدي في النهاية إلى تقليل وقت التوقف غير المخطط له.

عند شراء معدات اللحام، نادرًا ما يؤدي التركيز على السعر فقط إلى نتائج مثالية على المدى الطويل-. تتضمن الإستراتيجية الأكثر فعالية تقييم المواصفات الفنية الرئيسية التي تؤثر بشكل مباشر على الأداء والموثوقية.

تعد المعلمات التالية من بين أهم العوامل التي يجب مراعاتها أثناء اختيار المعدات.

الجدول المرجعي للمعايير الفنية الرئيسية

عادةً ما يتم إدراج هذه المعلمات في الوثائق الفنية ويمكن مقارنتها بين الموردين أثناء مرحلة التقييم.

توصيات المعدات حسب سيناريو التطبيق

تتطلب مكونات السيارات المختلفة خصائص لحام مختلفة. يساعد تحديد المعدات بناءً على المتطلبات-الخاصة بالتطبيق على ضمان الإنتاجية والموثوقية على المدى الطويل-.

غالبًا ما يؤدي استخدام -استراتيجية الاختيار المستندة إلى التطبيق إلى تبسيط عملية اتخاذ القرار- وتقليل احتمالية عدم تطابق المعدات.

خاتمة

مع استمرار تطور صناعة السيارات، يتغير دور معدات اللحام وفقًا لذلك. إن ما كان يعتبر في السابق أداة إنتاج مستقلة أصبح الآن جزءًا لا يتجزأ من نظام التصنيع المتكامل تمامًا. لا يؤثر أداء معدات اللحام على جودة اللحام فحسب، بل يؤثر أيضًا على كفاءة الإنتاج وتكاليف التشغيل وموثوقية المنتج على المدى الطويل-.

بدءًا من الهيكل-في-الهياكل البيضاء وحتى مجموعات بطاريات السيارة الكهربائية ومكونات سلامة الهيكل،تقنية اللحام النقطي MFDCأصبح بسرعة حلاً قياسيًا عبر مراحل تصنيع السيارات المتعددة. بالنسبة للشركات التي تخطط لترقية المعدات أو خطوط الإنتاج الجديدة، فإن فهم متطلبات العملية المحددة لكل تطبيق وتقييم المعلمات التقنية الرئيسية بعناية يمكن أن يقلل بشكل كبير من المخاطر التشغيلية.

عندما تتجاوز قرارات الشراء اعتبارات التكلفة الأولية وتبدأ في تحديد الأولوياتالاستقرار والتوافق والموثوقية-على المدى الطويل، يصبح اختيار حل اللحام MFDC المناسب استثمارًا يوفر قيمة تشغيلية مستدامة.
