تُستخدم قضبان التوصيل النحاسية الكبيرة-على نطاق واسع في أنظمة توزيع الطاقة، ومنشآت تخزين الطاقة المتجددة، ومجموعات بطاريات المركبات الكهربائية، والمعدات الصناعية-الثقيلة. وباعتبارها المكونات الحاملة للتيار الأساسي-، فإن جودة اللحام الخاصة بها تحدد بشكل مباشر استقرار التوصيل الكهربائي، والسلامة الميكانيكية، -والسلامة التشغيلية على المدى الطويل.

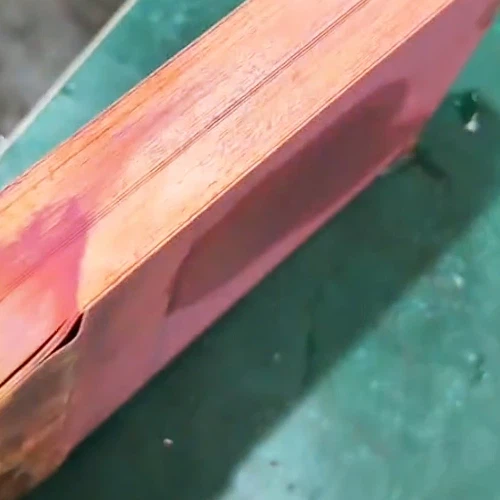

عند استخدام أآلة لحام انتشار البوليمرولحام قضبان التوصيل النحاسية الكبيرة، غالبًا ما يواجه المصنعون تحديات مثل عدم اكتمال الترابط المحلي، ونقص الانصهار عند الحواف،-والهياكل الداخلية غير المنتظمة. ترجع هذه المشكلات بشكل أساسي إلى الموصلية الحرارية العالية للنحاس، وأبعاد المقاطع العرضية الكبيرة-، وتوزيع الضغط غير المتساوي أثناء عملية اللحام.
يركز هذا الدليل على الهدف الأساسي المتمثل في تحقيق ترابط موحد وكامل{0}المساحة في قضبان التوصيل النحاسية الكبيرة. فهو يوضح الاستراتيجيات العملية-الجاهزة للتنفيذ والتي تغطي الإعداد وتحسين المعلمات وتعديلات العملية وصيانة المعدات ومراقبة الجودة. تم تصميم المحتوى لمساعدة المهندسين ومديري الإنتاج وفرق المشتريات على اتخاذ قرارات مستنيرة عند اختيار وتشغيل منتجآلة لحام الانتشار.
1. الإعداد المسبق-لللحام: بناء الأساس للربط الموحد
في لحام الانتشار، تحدد خطوات الإعداد إلى حد كبير جودة الترابط القابلة للتحقيق. بالنسبة لقضبان التوصيل النحاسية الكبيرة، تؤثر حالة السطح ودقة التركيب واستراتيجية التسخين المسبق بشكل كبير على كفاءة نقل الحرارة والانتشار الذري.
1.1 التحضير الدقيق للسطح لإزالة حواجز الانتشار
يشكل النحاس أفلام أكسيد بسهولة عند تعرضه للهواء. تعمل طبقات الأكسيد هذه كحواجز انتشار وهي أحد الأسباب الرئيسية لضعف الترابط والاندماج غير الكامل. لذلك، يعد إعداد السطح القياسي أمرًا ضروريًا قبل اللحام.
تشمل طرق التحضير الشائعة والفعالة ما يلي:
- الطحن الميكانيكي باستخدام أحزمة كاشطة دقيقة أو عجلات تلميع لإزالة طبقات الأكسيد وصولاً إلى تنظيف المعدن الأساسي
- التنظيف الكيميائي بمحلول حمضي خفيف لإزالة الأكاسيد المتبقية
- المسح بالكحول اللامائي لإزالة الشحوم والجسيمات الدقيقة
- يتم التثبيت فورًا بعد التحضير لمنع -إعادة الأكسدة
في الممارسة الصناعية، يوصى عادةً بخشونة السطح ضمن Ra 0.8–1.6 ميكرومتر، مما يوفر التوازن الأمثل بين الاتصال الحميم والانتشار الفعال.
1.2 اختيار التركيبات المناسبة لضمان التموضع والضغط الموحدين
بالنسبة لقضبان التوصيل النحاسية السميكة، غالبًا ما يؤدي عدم كفاية تسطيح التثبيت أو التوزيع غير المتساوي للضغط إلى ضعف الترابط عند الحواف. يعد هذا سببًا أساسيًا شائعًا لعيوب عدم دمج الحواف-.
تشمل خصائص التركيبات الموصى بها ما يلي:
- صلابة هيكلية عالية لتقليل التشوه تحت الضغط
- آليات تحديد المواقع قابلة للتعديل لاستيعاب أحجام قضبان التوصيل المختلفة
- يتم التحكم في تسطيح السطح ضمن ±0.02 مم
- توزيع الضغط المتزامن متعدد-النقاط
في تطبيقات قضبان توصيل تخزين الطاقة، يمكن لتركيبات الضغط متعددة النقاط -عادةً الحفاظ على تباين الضغط ضمن ±3%، مما يؤدي إلى تحسين اتساق الترابط بشكل ملحوظ.
1.3 تسخين قضبان التوصيل النحاسية لتقليل فقدان الحرارة
يمتلك النحاس موصلية حرارية تبلغ حوالي 390-400 واط/(م·ك)، وهي أعلى بكثير من معظم الفولاذ الهيكلي. ونتيجة لذلك، تتبدد الحرارة بسرعة أثناء اللحام، مما قد يؤدي إلى عدم كفاية درجة الحرارة الأساسية.
التسخين المسبق يقلل من التدرجات الحرارية ويثبت عملية اللحام.
معلمات التسخين الموصى بها:
- درجة حرارة التسخين: 150-350 درجة
- مدة التسخين المسبق: 10-30 دقيقة، حسب السمك
- طريقة التسخين المسبق: التسخين المسبق للفرن أو وحدات التسخين المسبق للآلة المتكاملة
يمكن أن يؤدي التسخين المسبق المناسب إلى تحسين تجانس درجة الحرارة بحوالي 20%-35%، مما يقلل بشكل كبير من عيوب عدم الاندماج في الحواف.
2. تحسين المعلمة الأساسية: التحكم في المتغيرات الحرجة
يعتمد لحام الانتشار على التأثيرات المشتركة لدرجة الحرارة والضغط والوقت لتعزيز الانتشار الذري عبر الواجهات. تشكل هذه المعلمات الثلاثة أساس الترابط الموحد.
2.1 التحكم في درجة حرارة المنطقة المتعددة - لضمان اختراق متساوي للحرارة
لقضبان النحاس أكثر سمكا من10 ملم، فإن تسخين المنطقة-المفردة غالبًا ما يكون غير كافٍ للحفاظ على درجات حرارة داخلية موحدة. يوصى بشدة باستخدام أنظمة التحكم في درجة حرارة المناطق المتعددة-.
تتضمن دورة التسخين النموذجية ما يلي:
مرحلة التسخين المسبق
ترتفع درجة الحرارة تدريجيا إلى ما يقرب من60%–70%من المستوى المستهدف. وهذا يقلل من الصدمة الحرارية ويقلل من مخاطر التشوه.
مرحلة التدفئة
تستمر درجة الحرارة في الزيادة على طول المنحدر المتحكم فيه حتى تصل إلى نطاق لحام الانتشار:
- درجة حرارة لحام انتشار النحاس:600-850 درجة
- دقة درجة الحرارة الموصى بها:ضمن ±5 درجة
مرحلة القابضة
يتم الحفاظ على درجة الحرارة عند مستوى مستقر، مما يسمح بمعادلة درجة الحرارة الداخلية وتسهيل الانتشار الذري.
يمكن للتدفئة المتزامنة للمناطق المتعددة- أن تقلل من تغير درجة الحرارة الداخلية إلىضمن ± 10 درجة، وهو أمر ضروري لتحقيق اندماج موحد عبر الواجهة بأكملها.
2.2 تطبيق الضغط المتدرج للاتصال الموحد للواجهة
يلعب الضغط دورًا حاسمًا في إزالة الفجوات السطحية وتعزيز كفاءة الانتشار. بالنسبة لقضبان التوصيل النحاسية الكبيرة، يكون تطبيق الضغط المرحلي أكثر فعالية من تطبيق الضغط الكامل على الفور.
تشمل مراحل الضغط النموذجية ما يلي:
| منصة | نطاق الضغط | غاية |
|---|---|---|
| لقط الأولي | 5-10 ميجا باسكال | إزالة الفجوات |
| مرحلة التدفئة | 10-20 ميجا باسكال | زيادة منطقة الاتصال |
| مرحلة القابضة | 20-40 ميجا باسكال | تعزيز الانتشار |
إذا كان الضغط منخفضًا جدًا، يظل الانتشار غير مكتمل. من ناحية أخرى، قد يؤدي الضغط الزائد إلى تشوه أو قذف المواد. لذلك،يجب أن يظل استقرار الضغط بشكل مثالي ضمن ±1%، وهي إحدى المواصفات الرئيسية-لمعدات اللحام الانتشاري عالية الجودة.
2.3 تحسين وقت الاحتفاظ لضمان الانتشار الداخلي الكامل
يعتمد الانتشار الذري على الوقت-، مما يعني أن مدة الاحتفاظ يجب أن تتوافق مع سمك المادة.
مراجع وقت الحجز النموذجية:
| سمك بسبار | أوصى عقد الوقت |
|---|---|
| 5-10 ملم | 20-40 دقيقة |
| 10-20 ملم | 40-70 دقيقة |
| 20-30 ملم | 70-120 دقيقة |
قد تؤدي فترات الاحتفاظ الطويلة جدًا إلى نمو الحبوب وتقليل الخواص الميكانيكية. يوصى باللحام التجريبي لضبط المعلمات-.
3. تعديلات العملية: حل مشكلات الدمج المحلية غير المنتظمة
حتى مع المعلمات المحسنة،-يمكن أن يؤدي الضبط الدقيق لعملية اللحام إلى تحسين جودة الربط بشكل كبير.
3.1 مساعدة الغاز التدريعي لتقليل الأكسدة
يتأكسد النحاس بسرعة في درجات حرارة مرتفعة. يقلل تكوين الأكسيد من كفاءة الانتشار وجودة الترابط. يساعد إدخال غاز التدريع على تقليل الأكسدة.
تشمل غازات التدريع الشائعة ما يلي:
- الأرجون (Ar): الأكثر استخدامًا
- النيتروجين (N₂): بديل اقتصادي
- مخاليط تحتوي على الهيدروجين-: تستخدم في التطبيقات عالية الأداء-.
يمكن أن يؤدي تدريع بيئات الغاز إلى تقليل معدلات الأكسدة تقريبًا60%–80%وتحسين نظافة الواجهة.
3.2 تخطيط التدفئة الأمثل لتوزيع الحرارة المتوازن
غالبًا ما يتسبب وضع السخان غير المناسب في حدوث تفاوت في درجات الحرارة عبر قضبان التوصيل الكبيرة.
تشمل الممارسات الموصى بها ما يلي:
- تحكم مستقل في التدفئة متعدد المناطق
- ترتيب سخان متماثل
- تنظيم انتاج الطاقة المتزامن
تقلل هذه التدابير بشكل كبير من ارتفاع درجة الحرارة الموضعية أو التدفئة غير الكافية.
3.3 التبريد المتحكم به لمنع العيوب الداخلية
قد يؤدي التبريد السريع إلى ظهور إجهاد متبقي وعيوب في البنية الدقيقة.
استراتيجيات التبريد الموصى بها:
- السماح بالتبريد الطبيعي بعد اللحام
- الحفاظ على تدفق الغاز التدريع أثناء التبريد
- تجنب طرق التبريد القسرية
يمكن للتبريد المتحكم فيه أن يقلل من مستويات الضغط المتبقية بأكثر من30%، وتحسين الموثوقية-على المدى الطويل.
4. معايرة المعدات وصيانتها: ضمان التشغيل المستقر
حتى عمليات اللحام المتقدمة لا يمكنها التعويض عن ظروف المعدات غير المستقرة. تضمن الصيانة الدورية نتائج لحام متسقة.
4.1 المعايرة الدورية لأنظمة درجة الحرارة والضغط
قد تنحرف أجهزة التحكم في درجة الحرارة وأجهزة استشعار الضغط بمرور الوقت.
فترات المعايرة الموصى بها:
- نظام التحكم بدرجة الحرارة: كل3-6 أشهر
- حساسات الضغط: كل6 أشهر
- عناصر التسخين: فحص دوري واستبدالها عند تدهورها
تضمن أنظمة التحكم الدقيقة أداء اللحام المتكرر.
4.2 صيانة الأقطاب الكهربائية والتركيبات لضمان اتصال موثوق به
تزيد المكونات المؤكسدة أو البالية من مقاومة التلامس وتعطل توزيع الضغط.
تشمل تدابير الصيانة ما يلي:
- إزالة تراكم الأكسيد
- تجديد الأسطح البالية
- التحقق من استواء التركيبات بانتظام
يمكن لهذه الممارسات أن تقلل من تقلبات مقاومة التلامس تقريبًا20%–40%.
4.3 فحص أنظمة الغاز والعزل
يؤدي تسرب الغاز والعزل التالف إلى زيادة فقدان الحرارة وتقليل الكفاءة.
يجب أن تشمل الفحوصات الروتينية ما يلي:
- سلامة ختم خط الغاز
- حالة المواد العازلة
- أداء ختم الغرفة
العزل الفعال يمكن أن يقلل من استهلاك الطاقة عن طريق10%–25%.
5. المعايير التشغيلية وفحص الجودة: الضمانة النهائية
يضمن التشغيل المتسق وبروتوكولات الفحص الصارمة جودة إنتاج مستقرة.
5.1 إجراءات التشغيل الموحدة لتقليل الأخطاء البشرية
تؤثر خبرة المشغل بشكل مباشر على جودة اللحام. تساعد إجراءات التشغيل القياسية (SOPs) في الحفاظ على الاتساق.
تتضمن عناصر SOP النموذجية ما يلي:
- قائمة التحقق من فحص ما قبل اللحام.-
- تسلسل لقط قياسي
- إرشادات إعداد المعلمة
- نشر-وثائق اللحام
يمكن للمشغلين المدربين جيدًا-تقليل تقلبات العملية بأكثر من30%.
5.2 اختبار الجودة الشامل لتناسق الدفعة
قبل الإنتاج على نطاق واسع-، يوصى بشدة باللحام التجريبي والتحقق من الصحة.
تشمل طرق التفتيش الشائعة ما يلي:
- الفحص البصري للتوحيد
- اختبار الموجات فوق الصوتية (UT) للعيوب الداخلية
- الاختبار الشعاعي (RT) للتقييم الهيكلي
- اختبار قوة القص للتحقق من الصحة الميكانيكية
في الأنظمة الكهربائية-عالية الموثوقية،يجب أن تصل قوة الرابطة عادةً إلى 80%-95% من قوة المادة الأساسية، مما يجعل هذا معيارًا حاسمًا للجودة.
6. كيفية اختيار آلة لحام الانتشار المناسبة لقضبان التوصيل النحاسية الكبيرة
بالنسبة للشركات التي تخطط للاستثمار في معدات اللحام الانتشاري، غالبًا ما يؤدي التركيز على السعر فقط إلى -عدم الكفاءة على المدى الطويل. تعد القدرة على الأداء واستقرار العملية من العوامل الأكثر حسماً.
6.1 المواصفات الفنية الرئيسية التي يجب تقييمها
المواصفات الموصى بها عند اختيار المعدات:
| المعلمة | النطاق الموصى به |
|---|---|
| دقة درجة الحرارة | ضمن ±5 درجة |
| دقة الضغط | في حدود ±1% |
| عدد مناطق التدفئة | أكبر من أو يساوي 3 مناطق |
| قدرة الضغط القصوى | أكبر من أو يساوي 40 ميجا باسكال |
| نظام التحكم | ملفات تعريف قابلة للبرمجة |
تؤثر هذه المعلمات بشكل مباشر على القدرة على لحام قضبان التوصيل النحاسية الكبيرة بشكل موثوق.
6.2 تقييم المرونة والقدرة على التوسع المستقبلي
تتطلب الصناعات مثل تخزين الطاقة وتصنيع السيارات الكهربائية في كثير من الأحيان التكيف مع مواصفات المنتج الجديد.
تشمل الاعتبارات الرئيسية ما يلي:
- التوافق مع أحجام بسبار مختلفة
- إمكانية التوسعة لوحدات الأتمتة
- وظائف تسجيل البيانات والتتبع
تساعد المعدات ذات الإمكانات القابلة للتطوير على تقليل تكاليف الترقية المستقبلية.
6.3 اختيار مورد يتمتع بدعم فني قوي
بالنسبة لتطبيقات اللحام بالانتشار، فإن المعدات وحدها ليست كافية. القدرة على الدعم الفني لا تقل أهمية.
خصائص المورد الموصى بها:
- القدرة على تقديم التوجيه لعملية اللحام
- توافر خدمات اللحام التجريبي
- دعم صيانة طويل الأمد-.
- حالات تطبيق الصناعة المثبتة
غالبًا ما تحدد هذه العوامل القيمة الحقيقية للعمر الافتراضي للمعدات.
التعليمات
س: ما هي المشكلة الأكثر شيوعًا في لحام انتشار قضبان النحاس الكبيرة؟
ج: المشكلة الأكثر شيوعًا هي الاندماج غير الكامل في المناطق المحلية أو الطرفية، وعادةً ما يكون سبب ذلك التوزيع غير المتساوي لدرجة الحرارة أو الضغط غير الكافي.
س: ما هو سمك قضبان التوصيل النحاسية المناسبة للحام الانتشار؟
ج: عادةً ما يكون لحام الانتشار مناسبًا لقضبان التوصيل النحاسية التي تتراوح من5-30 ملم، مع10-25 ملمكونه النطاق الأكثر شيوعا.
س: كيف يمكنك تحديد ما إذا كان لحام انتشار بسبار النحاس مقبولا؟
ج: عادة ما يتم تحقيق اللحام المؤهل80%–95%من قوة المادة الأساسية ويجتاز-الاختبارات غير المدمرة بدون عيوب داخلية.
س: ما هي أهم المعلمات عند اختيار آلة لحام الانتشار؟
ج: تعد دقة درجة الحرارة، واستقرار الضغط، وإمكانية التسخين في مناطق متعددة-من أهم المعلمات الفنية.
س: هل غاز التدريع مطلوب للحام انتشار بسبار النحاس؟
ج: على الرغم من أن الغاز التدريع ليس إلزاميًا دائمًا، إلا أنه يقلل بشكل كبير من الأكسدة ويحسن تماسك اللحام.
الخلاصة: الانصهار الموحد يتطلب نهجا منظما
لا يعتمد تحقيق الترابط الموحد في اللحام بانتشار قضبان النحاس الكبيرة على معلمة واحدة. وبدلاً من ذلك، يتطلب الأمر تحسينًا منسقًا للمواد والعمليات والمعدات والانضباط التشغيلي.
بدءًا من إعداد السطح وحتى التحكم في المعلمات، ومن صيانة المعدات إلى فحص الجودة، تساهم كل خطوة في أداء الربط النهائي. بالنسبة إلى الشركات المصنعة التي تستخدم قضبان التوصيل النحاسية ذات المقطع العرضي الكبير-، حدد أآلة لحام الانتشارمن خلال التحكم الدقيق في درجة الحرارة، وإمكانية التسخين في مناطق متعددة-، وإدارة الضغط المستقرة-جنبًا إلى جنب مع إجراءات اللحام القياسية-يمكن أن يؤدي ذلك إلى تحسين الاتساق والموثوقية-على المدى الطويل بشكل كبير.
من خلال التحكم الدقيق في المعلمات والتحسين المستمر للعملية، يصبح الدمج الموحد للمنطقة الكاملة-نتيجة قابلة للتحقيق وقابلة للتكرار، مما يدعم نقل الطاقة المستقر والأداء الذي يمكن الاعتماد عليه في الأنظمة الكهربائية وأنظمة الطاقة كثيرة المتطلبات.
